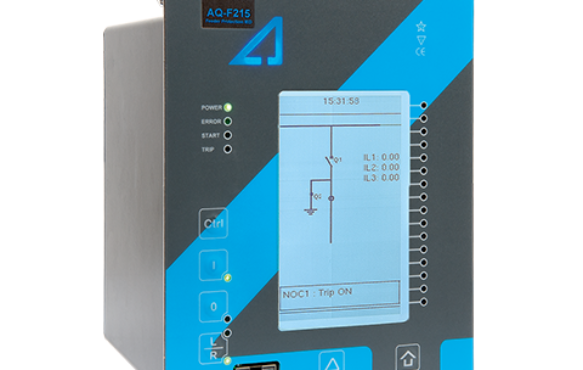

AQ 200

Besonderheiten der Schutzgeräte AQ 200 im Überblick

• Hohe Abtastrate von 3,2 kHz ermöglicht eine genauere Schutz- und Fehleranalyse
• Die Messgenauigkeit von bis zu 0,2% bei Leistungs- und Energiemesswerten macht das AQ 200 derzeit zum präzisesten Schutzrelais der Welt
• Hochauflösendes, frei konfigurierbares Vollfarbdisplay
• Höchste Speicherkapazität auf dem Markt: 100 Störschriebe, 15.000 Ereignisse, 12 Fehlerregister/Schutzstufe, 60 MB benutzerdefinierter Speicher

Patentierter flexibler Frequenzbereich

Das AQ 200 kann auf eine beliebige Frequenz zwischen 6 und 75 Hz eingestellt werden. Im Scan-Modus korrigiert das AQ 200 den Messfehler automatisch und garantiert so eine Genauigkeit von 0,2% bzw. 0,5% über den gesamten Bereich.

Integrierter Lichtbogenschutz

Der eingebaute Lichtbogenschutz integriert 12 Sensoren auf vier Kanälen und ist ebenfalls mit der Parametriersoftware AQtivate 200 konfigurierbar. Die Ausführungszeit der Systemlösung beträgt bei Verwendung des Licht- und Stromkriteriums in Kombination mit dem Highspeedausgang des Relais nur etwa 4–10 ms.

Intermittierender Erdschlussschutz

Die korrekte Erkennung von intermittierenden Erdschlüssen in den Geräten der AQ 200-Serie basiert auf präziser Mess- und Abtasttechnik (0,2s und 3,2kHz). Der patentierte Algorithmus sucht nach Peaks in I0 und U0, die durch intermittierende Erdschlüsse erzeugt werden. Durch eine innovative, patentierte, auf Admittanz basierende Formel wird die Polarität der Peaks genau bestimmt, wodurch eine fehlerhafte Erkennung vermieden wird. Die Algorithmen haben sich in umfangreichen Feldtests mit Energieversorgern bewährt und werden seit 2014 in verschiedenen Stromnetzen eingesetzt.

Parametriersoftware AQtivate 200

Mit der kostenfreien, einfach zu bedienenden Software AQtivate 200 lassen sich alle Einstellungen an den Geräten vornehmen. Die Software verfügt über verschiedene Online- und Offline-Modi und alle Geräteeinstellungen können innerhalb von nur 5 Sekunden heruntergeladen werden.
Das integrierte MIMIC-Tool ermöglicht die Erstellung von individuellen Benutzeroberflächen für die Geräte AQ 250 auch unter Verwendung von vollfarbigen PNG.
Das integrierte Logiktool ermöglicht das Erstellen von SPS-Programmen im Schutzgerät und beinhaltet eine Onlinediagnosefunktion. Ein weiteres integriertes Feature ist der AQviewer mit dem Comtrade-Dateien analysiert werden können.
