Bei einigen Aufgabenstellungen kann es notwendig sein, das Mengengerüst der Basisgeräte aus der FW-5 Produktfamilie bedarfsgerecht zu erweitern. Je nach Typ und Konstellation können bis zu 12 Erweiterungsbaugruppen (EWB) an ein Fernwirkgerät angeschlossen werden.

Die Anbindung erfolgt bequem und unkompliziert mit Hilfe des sogenannten T-Bus-Steckers, welcher die Kommunikation zum Basisgerät und bei den meisten EWB auch die Stromversorgung übernimmt. Sollte die Stromversorgung der Basisstation nicht ausreichen, so kann die PWR-1 (Erweiterungsbaugruppe) als zusätzliche Stromversorgung weitere 2,8 A bereitstellen. Die TBUS Verlängerung Remote I/O erlaubt auch Erweiterungsbaugruppen in abgesetzten Inseln mit zusätzlicher Stromversorgung einzubinden.

Mehr Information finden Sie auch im Produkterweiterungen-Datenblatt.

Meldungen und Befehle

  • 8DI

    Erweiterungsbaugruppe 8DI ergänzt das Mengengerüst der FW-5 Produkte um 8 digitale Eingänge

  • 8DO

    Erweiterungsbaugruppe 8DO ergänzt das Mengengerüst der FW-5 Produkte um 8 digitale Ausgänge

  • 4DI4DO

    Erweiterungsbaugruppe 4DI4DO ergänzt das Mengengerüst der FW-5 Produkte um 4 digitale Eingänge und 4 digitale Ausgänge

  • 8DI2AI

    Erweiterungsbaugruppe 8DI2AI ergänzt das Mengengerüst der FW-5 Produkte um 8 digitale Eingänge und 2 analoge Ausgänge

Messwerte und Sollwerte

  • 2AO

    Erweiterungsbaugruppe 2AO ergänzt das Mengengerüst der FW-5 Produkte um 2 analoge Ausgänge

  • 4AO

    Erweiterungsbaugruppe 4AO ergänzt das Mengengerüst der FW-5 Produkte um 4 analoge Ausgänge

  • 4AI

    Erweiterungsbaugruppe 4AI ergänzt das Mengengerüst der FW-5 Produkte um 4 analoge Eingänge

Kommunikation

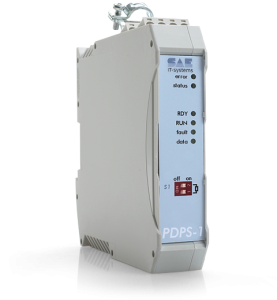

  • PDPS-1

    Kommunikationsbaugruppe zur Einbindung von Datenpunkten über Profibus-DP als Slave. Integration als E/A-Erweiterungsbaugruppe in Fernwirk- und Stationsleitsysteme vom Typ FW-5/FW-5-GATE.
    Anbindung zu BHKW, KWK, Biogasanlagen, Windkraftanlagen und SPS. Integration in Steuerbox für Direktvermarktung und Regelenergie.

  • mcFO mit mcPS-1

    Der zunehmende Informations- und Kommunikationsbedarf in vielen Branchen sorgt für immer größere Datenmengen, die schnell und sicher weitergeleitet werden müssen. In einer rauen Umgebung bietet sich die Datenübertragung über störunempfindliche Lichtwellenleiter an: Der modulare und flexible Medienkonverter erlauben eine wirtschaftlich und technisch einwandfreie Übertragung serieller Protokolle.

Spezielle Aufgaben

  • PM-1

    Leistungsmessbaugruppe zur Erfassung von relevanten Netzgrößen in Nieder- und Mittelspannungsanlagen. Erfassung der Ströme über Strommesswandler. Spannungsmessung in NS-Netz direkt oder über Wandler/Sensor. Berechnung von Ieff/Ueff TRMS, ULL, P, Q, S, W, f, THD, Leistungsfaktor, Wirk- und Blindenergie sowie Temperatur der Baugruppe im Feld.

  • PM-2

    Leistungsmessbaugruppe zur Erfassung von relevanten Netzgrößen in Nieder- und Mittelspannungsanlagen. Erfassung der Ströme I1,I2,I3,IN über Strommesswandler, Spannungsmessung U1, U2, U3 im NS-Netz direkt oder über Wandler. Berechnung von Ieff/Ueff TRMS, ULL, P, Q, S, W, f, Leistungsfaktor, Wirk- und Blindenergie der Baugruppe im Feld.

  • VPP-1

    Die Erweiterungsbaugruppe VPP-1 ermöglicht Flexibilität bei der Anbindung von Einspeisern, z.B. im Zusammenhang mit Regelenergie, Direktvermarktung und virtuellen Kraftwerken.

  • RES-1

    Erweiterungsbaugruppe RES-1 ergänzt das Mengengerüst der FW-5 Produkte um 4 S0 Impulseingänge, 2 analoge Eingänge und 4 digitale Ausgänge.

  • DSO-1

    Erweiterungsbaugruppe DSO-1 ergänzt das Mengengerüst der FW-5 Produkte um 6 digitale Ausgänge (1,5-polig) und 6 digitale Eingänge.

  • DSO-2

    Erweiterungsbaugruppe DSO-2 ergänzt das Mengengerüst der FW-5 Produkte um 4 digitale Ausgänge (2-polig) und 2 digitale Eingänge.

  • ISO-1

    Die Sensorbaugruppe ISO-1 ermöglicht Isolationsmessungen, über welche Betreiber von Fernwärmenetzen Leckagen, Schleifenfehler und Aderanleger frühzeitig aus der Leitstelle heraus erkennen können.

  • PIT-1

    Erweiterungsbaugruppe PIT-1 mit Tiefpunkt-, Feuchte- und Temperatursensoren zur Überwachung von Wassereinbrüchen, -temperaturen sowie für Zutrittskontrollen, z.B. für den Einsatz in Fernwärmenetzen.

Sonstiges Zubehör

  • Remote I/O

    Durch Remote I/O (TBUS-T und TBUS-R) können Prozessdaten erheblich flexibler eingebunden werden. Meldungen, Messstellen und Schaltglieder werden dezentral auf Erweiterungsbaugruppen der FW-5 Produktreihe verdrahtet. Über ein Patchkabel stellt die TBUS-Verlängerung die Verbindung zur Fernwirkstation her.

  • PWR-1

    Erweiterungsbaugruppe PWR-1 dient als zusätzliche Stromversorgung für besonders stromintensive EWB-Konstellationen.
